防腐碳磚內(nèi)襯施工方案

                          石墨板襯里施工方案

總 則：

1.1本方案適用于混凝土設(shè)備襯里的基礎(chǔ)上采用酚醛膠泥（呋喃膠泥）砌筑兩層石墨板施工。

1.2本方案所采用的規(guī)范和標(biāo)準(zhǔn)有：

磚板襯里化工設(shè)備——HG/T20676-1990。

一.施工環(huán)境條件：

 1.施工現(xiàn)場必須清潔、通風(fēng)良好，配料間應(yīng)有防曬、防雨措施。

2.施工溫度以10～25℃為宜，相對濕度不宜大80％。

 3.施工人員應(yīng)進(jìn)行技術(shù)培訓(xùn)，并經(jīng)考核合格后，方可參加施工。

二.對混凝土設(shè)備的施工

1.基體檢查應(yīng)為：

（1）混凝土的施工基層必須堅(jiān)固，密實(shí)、平整。表不應(yīng)有起砂、起殼、裂縫、蜂窩、麻面等現(xiàn)象。平整度以長2m直尺檢查，允許空隙應(yīng)大于5mm。基層的坡度于強(qiáng)度應(yīng)符合設(shè)計(jì)要求。

（2）必須固化完全，在深為20mm的厚度層內(nèi)，含水率不應(yīng)大于6%。

（3）施工前表面必須清潔，不得留有浮灰、水泥 渣 等 殘 留 物..

（4）基 層 的 陰 陽 角 應(yīng) 做 成 直 角，以利于 襯 砌 施工.

     2.用環(huán)氧樹脂找平水泥基面。

3.環(huán)氧膠泥打底二至三道做為導(dǎo)電層。

三.用環(huán)氧膠泥和酚醛膠泥混合液粘貼玻璃絲布（滌綸布）

1.嚴(yán)格按照產(chǎn)品說明書，并參考施工方案的配料方法及配比調(diào)配襯布膠

料，并充分?jǐn)嚢杈鶆蚴旎?，先在砼體表輥貼襯部位均勻涂刷調(diào)制好的膠料。

涂刷膠料時(shí)，應(yīng)仔細(xì)、迅速，縱橫交錯(cuò)各刷一遍，以防漏刷（刷的寬度視貼布

寬度而定）。涂刷時(shí)蘸膠要適量，不要過多或過少，涂刷后立即將滌綸布卷沿

著涂膠料的地方鋪開。

 2. 玻璃絲布（滌綸布）要垂直貼襯，一般以上防下，先壁后底。

    3 .貼 襯玻璃絲布（滌綸布）時(shí)，不得拉得過緊，使滌綸布基本平直即可，兩邊不得有凹凸現(xiàn)象。

4 .貼 襯平整后，應(yīng)立即用毛刷（或 輥 子）均勻地用力刷平、壓實(shí)，從布的中

央向兩邊趕除氣泡，貼襯玻璃絲布（滌綸布）必須做好貼實(shí)，無氣泡和褶皺等。

 5 . 玻璃絲布（滌綸布）一定要被膠料浸透，使膠料從玻璃絲布（滌綸布）孔里滲透出來，玻璃絲布（滌綸布）各層上下左右之間至少搭接30-50毫米，各層搭縫應(yīng)將玻璃絲布（滌綸布）相互叉開，不得重迭。圓角處須把玻璃絲布（滌綸布）剪開，法蘭朔邊處應(yīng)將玻璃絲布（滌綸布）剪開，然后朔貼于法蘭邊上，并用板壓平。

6 .待 貼 襯的 第一層玻璃絲布（滌綸布）自然干燥至初步固化進(jìn)行修整。將毛刺、突邊、氣孔修整、檢查合格后再進(jìn)行下一步施工。這樣貼襯三層以后，即可按上述程序在同一部位連續(xù)貼襯三層玻璃絲布（滌綸布）（其襯三層部位連續(xù)進(jìn)行完畢），即采用多層連續(xù)貼襯的魚鱗式搭鋪法，即玻璃絲布（滌綸布）在鋪完第一副布后，第二副以一半幅度與前一幅布的搭鋪寬度分別為2/3，這樣一次就能連續(xù)貼襯成三層玻璃絲布（滌綸布），多層連續(xù)貼時(shí)，操作要細(xì)心，要小心輕刮，不要把前一層布刮出皺紋和氣泡，搭接處要仔細(xì)壓緊。后二層玻璃絲布（滌綸布）的貼襯同第一層玻璃絲布（滌綸布）貼襯方法相同，即形成4層面的襯里.

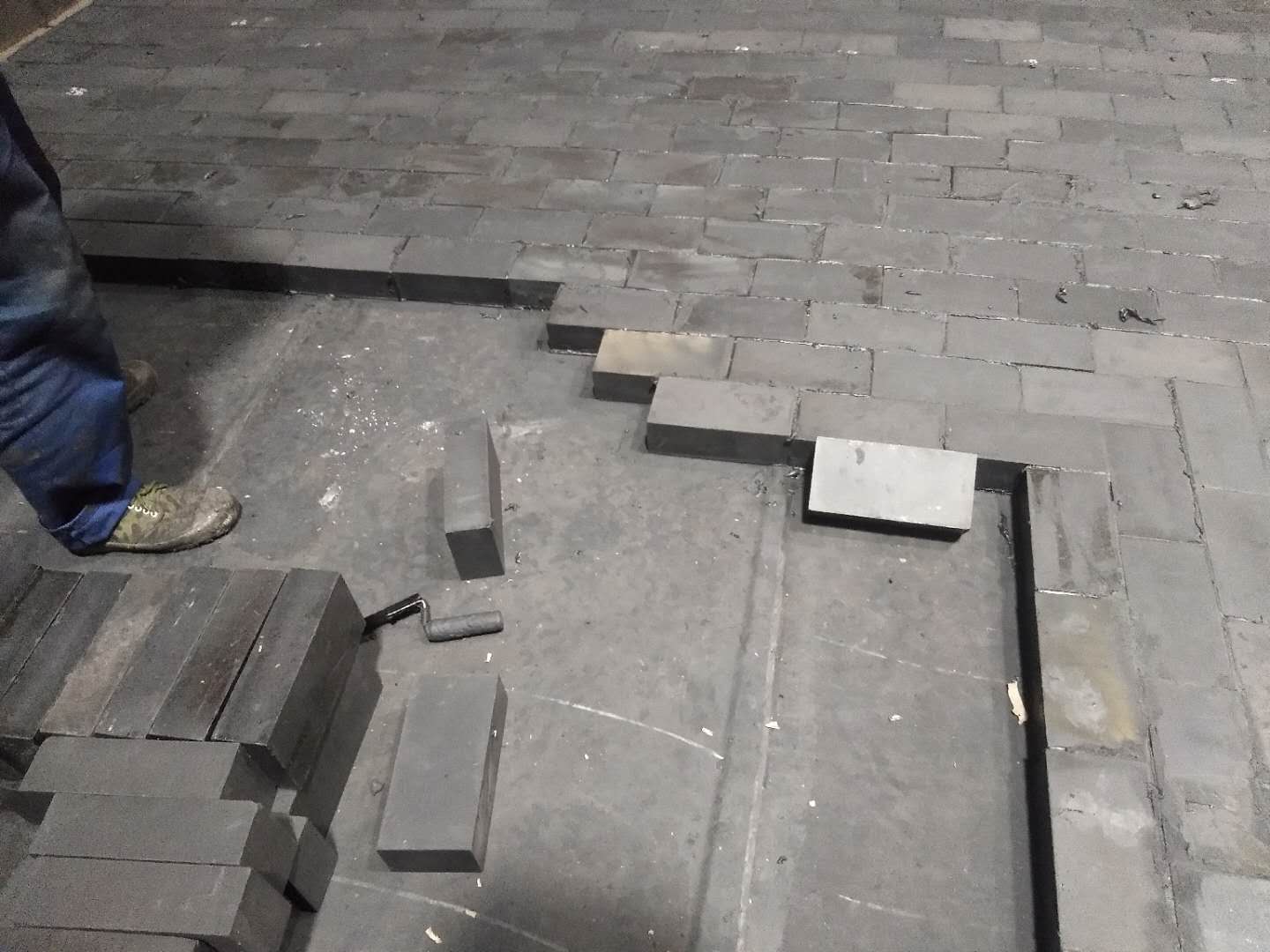

四.在玻璃絲布（滌綸布）上襯20mm石墨板兩層

1.用酚醛膠泥(呋喃膠泥)砌石墨板宜采用擠漿法。打灰時(shí)，膠泥應(yīng)充分潤濕基層和石墨板的襯砌面，以保證粘接牢固、結(jié)合層和灰縫應(yīng)飽滿密實(shí)。當(dāng)連續(xù)襯砌立面部位的塊材時(shí)，應(yīng)控制適當(dāng)?shù)囊r砌高度，防止砌塊滑移和砌體受壓變形。

   2.石 墨 板 襯 砌 必 須 錯(cuò) 縫 排 列，不應(yīng)存在“十字”通 縫，兩 層 石 墨 板不得出現(xiàn)疊縫。

   3.襯砌石墨板時(shí)，要注意修縫、每襯砌一定數(shù)量以后，在膠泥初凝前，應(yīng)將

灰縫填平、壓實(shí)、使膠泥表面出現(xiàn)光澤。

   4.石墨板襯里進(jìn)行施工時(shí)，應(yīng)注意保證槽體襯砌完畢后的尺寸和尺寸偏差要求。

5.石墨板襯砌，按圖紙要求各層磚之間不咬口，應(yīng)砌完一層后再砌襯第二

層，兩層磚縫之間應(yīng)錯(cuò)開。

6.固化處理：石墨板襯里一般需要進(jìn)行加熱固化處理，以提高襯里的耐腐蝕性，降低膠泥的線膨脹序數(shù)，防止使用過程中因溫度差變化脫磚或膠泥龜裂，引起滲漏和設(shè)備機(jī)體的腐蝕。若沒有固化條件，可將設(shè)備在室溫下放置10-15天，完全固化后投入使用。

五、施工安全技術(shù)：

    1.對施工人員進(jìn)行技術(shù)培訓(xùn)時(shí)，應(yīng)同時(shí)進(jìn)行安全教育和培訓(xùn)。

    2.防腐類材料應(yīng)存放在通風(fēng)、涼爽和干燥的倉庫或施工現(xiàn)場，并應(yīng)防雨、防曬。

    3.施工現(xiàn)場應(yīng)備有防火措施。

    4.腳手架的架設(shè)應(yīng)由專業(yè)人員搭設(shè)，做到牢固、安全。

    5.施工人員應(yīng)穿工作服、戴口罩、安全帽等勞動(dòng)保護(hù)用品。

        沁陽市中耐防腐材料有限公司

地址：河南省沁陽市木樓工業(yè)園

http://i-get.cn

FAX:+86-391-5902345

TEL:15038300888

• 上一篇：浸漬石墨磚耐腐蝕性能
• 下一篇：酚醛樹脂的應(yīng)用
